Выключатели ВНА-10/630

Выключатель ВНА (или выключатель нагрузки) предназначен для коммутации под нагрузкой цепей трёхфазного тока частотой 50 Гц напряжением 6 или 10 кВ в шкафах комплектных распределительных устройств (КРУ), комплектных трансформаторных подстанциях (КТП) и в камерах обслуживания (КСО). Для выключателей ВНА предусмотрена возможность установки блок-замка Гинодмана.

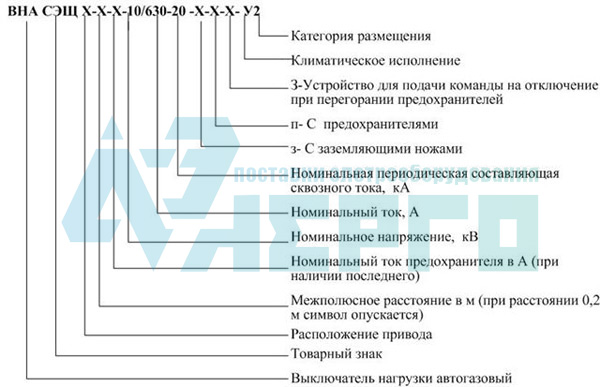

Структура условного обозначения

Структура условного обозначения

Выключатель нагрузки изготавливается в следующих исполнениях:

  1. Без ножа заземления и без предохранителей ВНА СЭЩ П-10/630-20У2, ВНА СЭЩ Пр-10/630-20У2;
  2. С одним заземляющим ножом без предохранителей ВНА СЭЩ П-10/630-20зУ2:
    • заземляющий нож со стороны отходящей линии,
    • заземляющий нож со стороны сборных шин,
    • привод выключателя и привод ножей заземления расположены с разных сторон;
  3. С двумя заземляющими ножами ВНА СЭЩ П-10/630-20-2зУ2;
  4. С предохранителями, при этом поставка может осуществляться с предохранителями ПКТ - 101, ПКТ - 102 и ПКТ - 103, а также без предохранителей с розетками под установку предохранителей.



Выключатель нагрузки автогазовый типа ВНА-10/630 c ручным приводом ПРБД-10:

ВНА П(Л)-10/630-20У2 без зазем. ножей, без предохранителей

ВНА П(Л)СВ-10/630-20зУ2 с зазем. ножами, без предохранителей

ВНА П(Л)СВ-10/630-20зУ2 с зазем. ножами, без предохранителей

ВНА П(Л)-10/630-20зУ2 с зазем. ножами, без предохранителей

ВНА П(Л)-10/630-20зУ2 с зазем. ножами, без предохранителей

ВНА П(Л)-10/630-20зпУ2 с зазем. ножами, с розетками под предохранители ПКТ

ВНА П(Л)-10/630-20зпУ2 с зазем. ножами, с розетками под предохранители

ВНА П(Л)-10/630-20зпУ2 с зазем. ножами и предохранителями ПКТ 102-6(10)-У3

ВНА П(Л)-10/630-20зпУ2 с зазем. ножами и предохранителями ПКТ 103-6(10)-У3

Выключатель нагрузки автогазовый с 2-мя зазем. ножами типа ВНА-10/630 ручным приводом ПРБД-10:

ВНА П(Л)-10/630-20-2зУ2 с зазем. ножами, без предохранителей

ВНА П(Л)-10/630-20-2зУ2 с зазем. ножами, без предохранителей

ВНА П(Л)-10/630-20-2зпУ2 с зазем. ножами, с розетками под предохранители

ВНА П(Л)-10/630-20-2зпУ2 с зазем. ножами, с розетками под предохранители

ВНА П(Л)-10/630-20-2зпУ2 с зазем. ножами и предохранителями ПКТ 102-6(10)-У3

ВНА П(Л)-10/630-20-2зпУ2 с зазем. ножами и предохранителями ПКТ 103-6(10)-У3

Выключатель нагрузки автогазовый с автоматическим отключением типа ВНА-10/630 с ручным приводом ПРБД-10:

ВНА П(Л)-10/630-20з3У2 с зазем. ножами, без предохранителей

ВНА П(Л)-10/630-20зп3У2 с зазем. ножами, с розетками под предохранители

ВНА П(Л)-10/630-20зп3У2 с зазем. ножами, с розетками под предохранители

ВНА П(Л)-10/630-20зп3У2 с зазем. ножами и предохранителями ПКТ 102-6(10)-У3

ВНА П(Л)-10/630-20зп3У2 с зазем. ножами и предохранителями ПКТ 103-6(10)-У3

ВНА П(Л)-10/630-20-2зп3У2 с зазем. ножами и с розетками под предохранители

ВНА П(Л)-10/630-20-2зп3У2 с зазем. ножами и с розетками под предохранители

ВНА П(Л)-10/630-20-2зп3У2 с зазем. ножами и предохранителями ПКТ 102-6(10)-У3

ВНА П(Л)-10/630-20-2зп3У2 с зазем. ножами и предохранителями ПКТ 103-6(10)-У3

ВНА П(Л)-10/630-20-2зп3У2 с зазем. ножами и предохранителями ПКТ 103-6(10)-У3

Выключатель нагрузки автогазовый продольной установки типа ВНА-10/630 в комплекте с рычагом управления:

ВНА П(Л)р-10/630-20У2 без зазем. ножей, без предохранителей

ВНА П(Л)р-10/630-20зУ2 с зазем. ножами, без предохранителей



ВНА П(Л)р-10/630-20-2зУ2 с 2-мя зазем. ножами, без предохранителей

ВНА П(Л)р-10/630-20зпУ2 с зазем. ножами, с контактами под предохранители

ВНА П(Л)р-10/630-20зпУ2 с зазем. ножами и предохранителями ПКТ 102-6(10)-У3

ВНА П(Л)р-10/630-20зпУ2 с зазем. ножами и предохранителями ПКТ 103-6(10)-У3



При заказе, просим заполнить ОПРОСНЫЙ ЛИСТ (ссылка на опросный лист):

  • тип расположения привода главных ножей (ПРАВОЕ или ЛЕВОЕ);
  • розетки под предохранители 102-10(6) или 103-10(6);
  • тип изоляторов (фарфор или полимер).

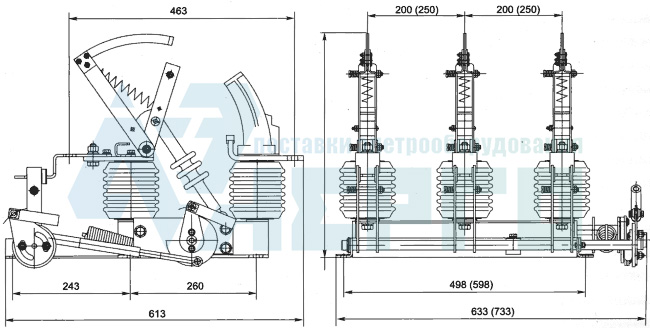

Устройство выключателей нагрузки ВНА

Выключатели нагрузки ВНА устроены весьма просто, но эффективно. Основанием выключателя служит рама, именно на нее устанавливаются 6 опорных изоляторов, относящихся ко второму типу. На изоляторы, которые находятся в нижней части рамы, устанавливаются подвижные главные, а также дугогасительные контакты. На изоляторы, которые находятся в верхней части рамы, устанавливаются неподвижные главные контакты. Кроме того, выключатели вна оснащаются камерами для гашения возникающей дуги. В камере находятся вкладыши из полиметилметакрила, выделяющие струю газов при повышении температуры, которое за собой влечет возникновение дуги.

Принцип работы выключателей нагрузки ВНА:

При необходимости отключить нагрузку сначала размыкаются главные контакты выключателя нагрузки ВНА. Ток перенаправляется на цепь дугогасительных контактов, которые также размыкаются через некоторое время. Это приводит к тому, что возникает электрическая дуга, обладающая высокой температурой. Именно температура вызывает выделение газа из полиметилметакрилового вкладыша, который находится в дугогасительной камере. Струя газов, вырывающая через узкую щель, прерывает дугу и гасит ее подобным образом. На гашение дуги уходят доли секунды, и она не успевает повредить токонесущий проводник.
