РЛК

Разъединители РЛК 10 кВ предназначены для включения и отключения обесточенных участков электрической цепи, находящейся под напряжением, заземления отключенных участков при помощи заземлителей, составляющих единое целое с разъединителем, а также отключения токов холостого хода трансформаторов и зарядных токов воздушных и кабельных линий.



Имеется возможность установки на разъединитель блок-замка Гинодмана.

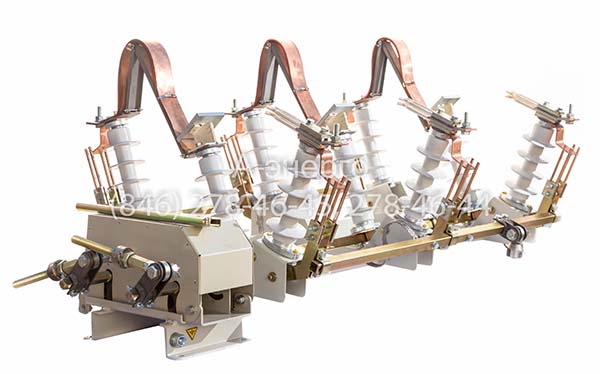

Разъединитель РЛК 10 кВ Разъединитель РЛК 10 кВ Разъединитель РЛК 10 кВ

Рама разъединителя РЛК представляет собой сварную конструкцию, имеет покрытие «горячий цинк». На раму разъедитителя устанавливаются неподвижные изоляторы и к ней крепятся кронштейны подвижных изоляторов и заземлители. Изоляция каждого полюса разъединителя РЛК состоит из трех (двух неподвижных и одного подвижного) полимерных изоляторов типа ИОСК 4/10-II УХЛ1.

Наименование параметра

РЛК-2 (1а,1б)-II*-10/X УХЛ1

Номинальное напряжение, кВ

10

Наибольшее рабочее напряжение, кВ

12

Номинальный ток, Iном, А

400, 630

Номинальный кратковременный выдерживаемый ток (ток термической стойкости), IТ, кА

10

Время протекания номинального кратковременного выдерживаемого тока (время короткого замыкания), с:



для главных ножей

3

для заземляющих ножей

1

Масса разъединителя, кг, не более

21

Номинальная частота, fн, Гц

50; 60

Габаритные размеры разъединителя, мм, не более (длина x ширина x высота)

785 x 890 x 420

Климатическое исполнение

УХЛ1



ПРИ ЗАКАЗЕ ЗАПОЛНИТЬ ОПРОСНЫЙ ЛИСТ
