Выключатель нагрузки ВНА-П-10/630-20зп У2



Выключатель ВНА (или выключатель нагрузки) предназначен для коммутации под нагрузкой цепей трёхфазного тока частотой 50 Гц напряжением 6 или 10 кВ в шкафах комплектных распределительных устройств (КРУ), комплектных трансформаторных подстанциях (КТП) и в камерах обслуживания (КСО).

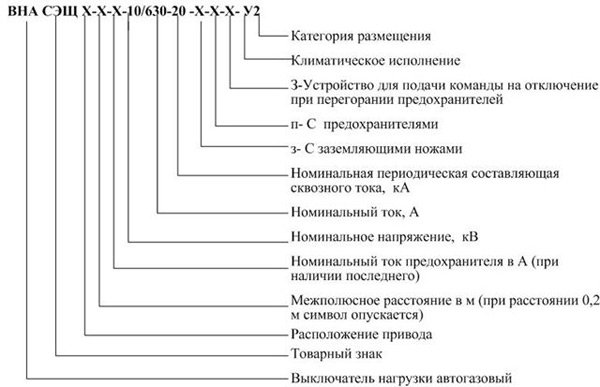

Выключатель нагрузки изготавливается в следующих исполнениях:
I - без ножа заземления и без предохранителей ВНА СЭЩ П-10/630-20У2,
ВНА СЭЩ Пр-10/630-20У2;
II - с одним заземляющим ножом без предохранителей ВНА СЭЩ П-10/630-20зУ2:
- заземляющий нож со стороны отходящей линии,
- заземляющий нож со стороны сборных шин,
- привод выключателя и привод ножей заземления расположены с разных сторон;
III - с двумя заземляющими ножами ВНА СЭЩ П-10/630-20-2зУ2;
IV - с предохранителями, при этом поставка может осуществляться с предохранителями ПКТ - 101, ПКТ - 102 и ПКТ - 103, а также без предохранителей с розетками под установку предохранителей.
Выключатель нагрузки автогазовый типа ВНА-10/630 ручным приводом ПРБД-10:
ВНА П(Л)-10/630-20У2 без зазем. ножей, без предохранителей

ВНА П(Л)СВ-10/630-20зУ2 с зазем. ножами, без предохранителей
ВНА П(Л)-10/630-20зУ2 с зазем. ножами, без предохранителей
ВНА П(Л)-10/630-20зпУ2 с зазем. ножами, с розетками под предохранители
ВНА П(Л)-10/630-20зпУ2 с зазем. ножами и предохранителями ПКТ 102-6(10)-У3
ВНА П(Л)-10/630-20зпУ2 с зазем. ножами и предохранителями ПКТ 103-6(10)-У3
Выключатель нагрузки автогазовый с 2-мя зазем. ножами типа ВНА-10/630 ручным приводом ПРБД-10:
ВНА П(Л)-10/630-20-2зУ2 с зазем. ножами, без предохранителей
ВНА П(Л)-10/630-20-2зпУ2 с зазем. ножами, с розетками под предохранители
ВНА П(Л)-10/630-20-2зпУ2 с зазем. ножами и предохранителями ПКТ 102-6(10)-У3

ВНА П(Л)-10/630-20-2зпУ2 с зазем. ножами и предохранителями ПКТ 103-6(10)-У3

Выключатель нагрузки автогазовый с автоматическим отключением типа ВНА-10/630 с ручным приводом ПРБД-10:
ВНА П(Л)-10/630-20з3У2 с зазем. ножами, без предохранителей

ВНА П(Л)-10/630-20зп3У2 с зазем. ножами, с розетками под предохранители
ВНА П(Л)-10/630-20зп3У2 с зазем. ножами и предохранителями ПКТ 102-6(10)-У3
ВНА П(Л)-10/630-20зп3У2 с зазем. ножами и предохранителями ПКТ 103-6(10)-У3
ВНА П(Л)-10/630-20-2зп3У2 с зазем. ножами и с розетками под предохранители

ВНА П(Л)-10/630-20-2зп3У2 с зазем. ножами и предохранителями ПКТ 102-6(10)-У3

ВНА П(Л)-10/630-20-2зп3У2 с зазем. ножами и предохранителями ПКТ 103-6(10)-У3
Выключатель нагрузки автогазовый продольной установки типа ВНА-10/630 в комплекте с рычагом управления:
ВНА П(Л)р-10/630-20У2 без зазем. ножей, без предохранителей
ВНА П(Л)р-10/630-20зУ2 с зазем. ножами, без предохранителей
ВНА П(Л)р-10/630-20-2зУ2 с 2-мя зазем. ножами, без предохранителей
ВНА П(Л)р-10/630-20зпУ2 с зазем. ножами, с контактами под предохранители
ВНА П(Л)р-10/630-20зпУ2 с зазем. ножами и предохранителями ПКТ 102-6(10)-У3
ВНА П(Л)р-10/630-20зпУ2 с зазем. ножами и предохранителями ПКТ 103-6(10)-У3
При заказе, просим уточнить:
- тип расположения привода главных ножей (ПРАВОЕ или ЛЕВОЕ);
- розетки под предохранители 102-10(6) или 103-10(6);
- тип изоляторов (фарфор или полимер).

Технические характеристики:

Наименование параметра
ВНА СЭЩ-10 с заземляющими ножами
ВНА СЭЩ-10 с заземляющими ножами и предохранителями
Номинальное напряжение, кВ
10
10
Наибольшее рабочее напряжение, кВ
12
12
Номинальный ток, А
630
630
Ток электродинамической стойкости, кА
51
51
Номинальное начальное значение
 периодической составляющей сквозного тока короткого замыкания, кА
20
20
Масса, кг
52
87
Габаритные размеры, мм
-
-
длина x ширина x высота
613 x 740 x 480
1112 x 740 x 480
Вагонная норма, шт
84
64
- контейнер 5т
12
8
- контейнер 3т
6
4
Наименование показателя классификации
Исполнение
Климатическое исполнение
У2
Высота над уровнем моря, м
1000
Температура окружающего воздуха, С
+40°,-45°
Допустимая степень загрязненности атмосферы по инструкции И34-70-009-83
II
Вид применяемого принципа гашения дуги
Автогазовый - гашение дуги осуществляется потоком
 газов, выделяющихся из стенок дугогасящей камеры
 под воздействием на них гасимой дуги.
Тип эксплуатационного назначения.
Общего назначения -1А.
Конструктивная связь между полюсами.
Трёхполюсная.
Характер конструктивной связи с приводом.
С отдельным приводом, связанным с выключателем нагрузки
 механической передачей, монтируемой на месте установки
 выключателя. Для ВНА СЭЩ, серии Пр–шестигранным рычагом
Вид привода в зависимости от рода энергии.
Пружинный, использующий потенциальную энергию,
запасённой в пружине, заводимой вручную или каким-либо
другим устройством.
Наличие встроенных элементов защиты и заземления.
Со встроенными плавкими предохранителями, включёнными
последовательно с выключателем нагрузки, со встроенными ножами заземления, отключения аппарата при перегорании предохранителей
Наличие видимого воздушного промежутка между контактами полюсов отключенного выключателя.
Между контактами полюса отключенного выключателя
 нагрузки имеется видимый промежуток.
Положение приводов главных и заземляющих ножей относительно аппарата
Привода могут располагаться как с одной из сторон (все справа или слева), так и с двух сторон (справа привод главных ножей, слева привода ножей заземления и наоборот)
Устройство выключателей нагрузки ВНА
Выключатели нагрузки ВНА устроены весьма просто, но эффективно. Основанием выключателя служит рама, именно на нее устанавливаются 6 опорных изоляторов, относящихся ко второму типу. На изоляторы, которые находятся в нижней части рамы, устанавливаются подвижные главные, а также дугогасительные контакты. На изоляторы, которые находятся в верхней части рамы, устанавливаются неподвижные главные контакты. Кроме того, выключатели вна оснащаются камерами для гашения возникающей дуги. В камере находятся вкладыши из полиметилметакрила, выделяющие струю газов при повышении температуры, которое за собой влечет возникновение дуги.
Принцип работы выключателей нагрузки ВНА
При необходимости отключить нагрузку сначала размыкаются главные контакты выключателя нагрузки ВНА. Ток перенаправляется на цепь дугогасительных контактов, которые также размыкаются через некоторое время. Это приводит к тому, что возникает электрическая дуга, обладающая высокой температурой. Именно температура вызывает выделение газа из полиметилметакрилового вкладыша, который находится в дугогасительной камере. Струя газов, вырывающая через узкую щель, прерывает дугу и гасит ее подобным образом. На гашение дуги уходят доли секунды, и она не успевает повредить токонесущий проводник.


Сфера использования выключателей нагрузки ВНА

Выключатели нагрузки ВНА используются в распределительных устройствах. Это и распределительные щиты, и шкафы управления, и камеры одностороннего управления, а также комплектные трансформаторные подстанции. Следует отметить, что выключатели вна используются в распределительных устройствах, подключенных как к промышленным, так и к городским сетям.
Условия эксплуатации выключателей нагрузки ВНА
Выключатели нагрузки ВНА рассчитаны на эксплуатацию при определенных условиях:
  • высота над уровнем моря не более 1000 метров;
  • температура не ниже минус 45°C и не выше плюс 40°C;
  • выключатели должны быть установлены на вертикальной плоскости (отклонение не более 5° с учетом того, что дугогасительные контакты откидываются вниз);
  • относительная влажность при температуре в плюс 15°C не должна составлять более 80%;
  • в окружающей среде не должно быть пыли или взрывоопасных газов.
Срок эксплуатации выключателей нагрузки ВНА
Выключатели нагрузки ВНА рассчитаны на эксплуатацию в течение 25 лет. После этого устройство подлежит списанию. До первого ремонта устройство может использоваться 2000 раз. Следует соблюдать указанные условия эксплуатации, для того чтобывыключатели вна бесперебойно работали в течение указанного времени.
